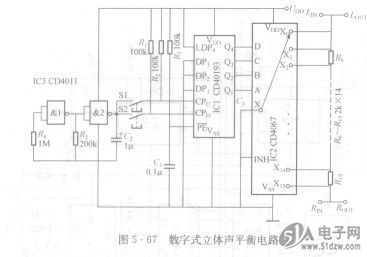

数字式立体声平衡电路如图5-67所示。IC1为四位ICL7660ESA+二进制可预置可逆计数器CD40193，IC2为单16通道模拟开关CD4067。ICIDP4～DPi输出端预置为1000，故一开机IC1预置输出为1000，此时IC2的X端与X8选通，由于XO端、Xl端短接，故此时由R6～R19与IC2组成的“平衡电位器”处于中间位置。与非门1、2组成时钟脉冲振荡器。


    CD4510 BCD可预置可逆计数器应用电路举例
    CD4510 BCD可预置可逆计数器的特性及引脚排列
    CD4510是一种单时钟可逆计数器，加法计数和减法计数由控制线的电位或脉冲来确定。芯片采用8421编码。只要CR端加商电平或正脉冲，则所有输出端都为“O”。

    CD4510除了有复位端CR外，还有置数控制端LD、并行数据Di～D4端，加／减控制端U/D、时钟端CP和进位CI等输入端。当LD为高电平时，Di～D4上的数据置人计数器中，CI控制计数器的计数操作，CI=O时，允许计数。此时，若UlD为高电平，在CP时钟脉冲上升沿计数器加1计数，反之，在时钟脉冲上升沿减1计数。
