由YN5103/YN5203构成的抢答器电路

发布时间:2013/5/2 20:49:29 访问次数:978

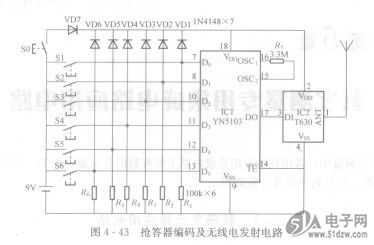

    采用YN5103组成的抢答器编码及无CX0805MRX7R6BB184线电发射电路如图4- 43所示。电路中的S1~S6为抢答按钮开关,地址输入端A。~As的状态可自行设定。当按下S1~S6中的任一个按钮开关时,即向YN5103数据输入端送入高电平,同时通过二极管VD1~VD6向YN5103的VDD端供电。由于编码使能端TE接低电平,故当按下S1~S6中的任一个按钮开关时,DO端便会输出一串编码脉冲,将其送至IC2组成的无线电发射电路,通过T630调制后由150kHz载波天线发射出去。
    SO为复位键,当按下SO时,电源通过VD7向YN5103供电,但此时S1~S6均处于哳开状态,故输人数据为“0”,YN5103的输出数据也为“o”,并作为抢答总机的复位信号。
    T630是一个无线电发射集成电路,它包括脉冲调制、整形放大、发射等电路,其工作频率为150kHz,因此抗干扰能力强。当使用9V电源及40cm天线时,其发射距离为20m。

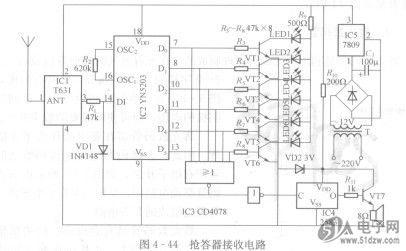

    采用YN5203组成的抢答器接收电路如图4- 44所示。IC1为无线电长波接收电路,T631是与T630配套使用的无线电接收器件。T631内部包括接收、脉冲解调、整形等电路。由发射电路发射的无线电调制信号由T631的天线接收后,经IC1内部解调、整形后从IC1的③脚输出。已还原的编码信号加入YN5203译码器,当译码无误、有效时,便会在IC2的Do~Ds端以锁存的方式输出数据。输出的数据一方面经VT1~VT6缓冲后驱动发光二极管LED1~LED6发光,指示出抢答组号;另一方面,通过或门后触IC4工作,使扬声器发出“叮咚”响声。与此同时,CD4078的输出使VD1导通,使IC1输出的信号不能加到IC2译码器的输入端,即将其输出端封锁。


    当按动发射电路中的复位按钮SO时,发射器发射“O”数据,使YN5203复位。

    采用YN5103组成的抢答器编码及无CX0805MRX7R6BB184线电发射电路如图4- 43所示。电路中的S1~S6为抢答按钮开关,地址输入端A。~As的状态可自行设定。当按下S1~S6中的任一个按钮开关时,即向YN5103数据输入端送入高电平,同时通过二极管VD1~VD6向YN5103的VDD端供电。由于编码使能端TE接低电平,故当按下S1~S6中的任一个按钮开关时,DO端便会输出一串编码脉冲,将其送至IC2组成的无线电发射电路,通过T630调制后由150kHz载波天线发射出去。
    SO为复位键,当按下SO时,电源通过VD7向YN5103供电,但此时S1~S6均处于哳开状态,故输人数据为“0”,YN5103的输出数据也为“o”,并作为抢答总机的复位信号。
    T630是一个无线电发射集成电路,它包括脉冲调制、整形放大、发射等电路,其工作频率为150kHz,因此抗干扰能力强。当使用9V电源及40cm天线时,其发射距离为20m。


    采用YN5203组成的抢答器接收电路如图4- 44所示。IC1为无线电长波接收电路,T631是与T630配套使用的无线电接收器件。T631内部包括接收、脉冲解调、整形等电路。由发射电路发射的无线电调制信号由T631的天线接收后,经IC1内部解调、整形后从IC1的③脚输出。已还原的编码信号加入YN5203译码器,当译码无误、有效时,便会在IC2的Do~Ds端以锁存的方式输出数据。输出的数据一方面经VT1~VT6缓冲后驱动发光二极管LED1~LED6发光,指示出抢答组号;另一方面,通过或门后触IC4工作,使扬声器发出“叮咚”响声。与此同时,CD4078的输出使VD1导通,使IC1输出的信号不能加到IC2译码器的输入端,即将其输出端封锁。


    当按动发射电路中的复位按钮SO时,发射器发射“O”数据,使YN5203复位。
