闪烁指示灯

发布时间:2013/4/30 15:28:00 访问次数:851

    闪烁指示灯电路如图1- 18所示。非门1、2与外围S913TR(13R)G元件组成多谐振荡器,按电路给出的元件参数,其振荡频率为0. 5Hz,振荡频率可由改变R、C的数值进行调节。振荡器产生的脉冲信号,经VT1放大后,使发光二极管LED1闪烁发光。


    电平指示器

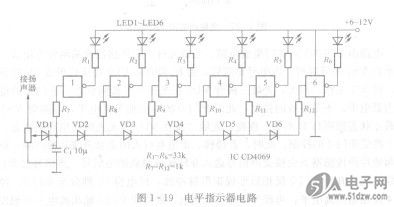

    电平指示器电路如图1- 19所示。当无信号输入时,各非门的输入端均为低电平,其输出端为高电平,发光二极管LED1~1.ED6均不发光。当有信号输入时,各非门输入端的电平随输入信号电平大小而变化,当某一非门的输入端达到高电平时,其输出端便为低电平,与非门相对应的发光二极管便会点亮。当输入信号的电平足够大时,各非门输入端均会成为高电平,各非门输出端均为低电平,发光二极管LED1~1。ED6均发光。因此根据LED1~LED6的发光情况便可指示出输入电平的大小。该电路适用于小型录放机。



    闪烁指示灯电路如图1- 18所示。非门1、2与外围S913TR(13R)G元件组成多谐振荡器,按电路给出的元件参数,其振荡频率为0. 5Hz,振荡频率可由改变R、C的数值进行调节。振荡器产生的脉冲信号,经VT1放大后,使发光二极管LED1闪烁发光。


    电平指示器
    电平指示器电路如图1- 19所示。当无信号输入时,各非门的输入端均为低电平,其输出端为高电平,发光二极管LED1~1.ED6均不发光。当有信号输入时,各非门输入端的电平随输入信号电平大小而变化,当某一非门的输入端达到高电平时,其输出端便为低电平,与非门相对应的发光二极管便会点亮。当输入信号的电平足够大时,各非门输入端均会成为高电平,各非门输出端均为低电平,发光二极管LED1~1。ED6均发光。因此根据LED1~LED6的发光情况便可指示出输入电平的大小。该电路适用于小型录放机。
