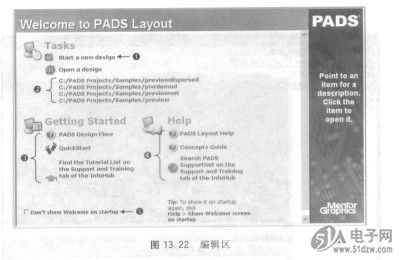

编辑区：窗口中间为编辑区，图13.22所示为起S-81233SGUP-DQF-T1始编辑区（欢迎画面），尚未打开任何文件。其中除了欢迎的字眼外，可区分为Tasks，Getting Started，Help等三个主题，每个主题提供不同的操作项目，说明如下。
    ·Start a new design项目提供创建新文件的功能，只要将光标指向此项目，按鼠标左键，即可打开新的设计编辑区，以取代目前的编辑区。
    ·Open a design项目提供最近打开的四个文件，若要打开其中的文件，只要将光标指向此该文件，按鼠标左键，即可打开该文件。
    ·Getting Started项目提供快速入门的相关辅助工具，说明如下。
    PADS Design Flow项目提供PADS设计流程的说明，将光标指向此项目，按鼠标左键，即可打开PADS设计流程说明窗口。
    Quick Start项目提供PADS Layout初学者快速入门的管道，选择此项目即可打开PADS Layout快速入门说明窗口，其中列出11个步骤，我们只要花上15～30分钟，即可初步认识PADS Layout的操控。
    Find the Tutorial List on the Support and Training tab of the InfoHub顼目提供PADS Layout初学者的教学文件，选择此项目即可打开PADS Layout教学窗口，其中分门别类说明PADS Layout的各项操作，我们可依需求指定所要学习的项目。
    ·Help项目提供完整的辅助说明工具，说明如下。
    PADS Layout Help项目提供完整的辅助说明，将光标指向本项目按鼠标左键，即可打开整本PADS Layout User's Guide电子书（1878页）。
    Concepts Guide项目提供完整的概念指南，将光标指向本项目按鼠标左键，即可打开整本PADS Layout Concepts Guide电子书（326页）。


    Search PADS SupportNet on the Support and Training tab of the InfoHub项目为Mentor Graphics所提供的支持服务，将光标指向本项目按鼠标左键，即可联网到Mentor Graphics公司的技术支持网站。
    ·Don't show Welcome on startup选项提供切换欢迎画面的开关，若打开PADS Layout时，不想再出现这个欢迎画面，只要选择本选项，则下次启动PADSLayout时，编辑医里就不会出现此欢迎画面。
    当我们打开电路板文件后，编辑区里将出现电路板，如图13. 23所示，其中有两个特殊的记号，说明如下。
    系统状态指示记号：在编辑区左上方的圆形记号指示目前的系统状态。若此记号为绿色，表示目前系统为闲置(Idle)状态或待命(Ready)状态；若此记号为红色，表示目前系统忙碌，无法接受使用者的输入。
