在本区域里可设定由PADS Layout连接OPA2137E/250到PADS Router时，所要进行的动作，说明如下。
    ①Open PADS Router选项设定连接到PADS Router时，打开PADS Router程序，并加载该电路板文件（并不立即进行自动布线）。选择本选项，再按钮，屏幕出现图6.2所示的PADS Router窗口，其中，电路板为原本在PADS I且yout中电路板文件的复本，这时候就可在其中进行电路板布线了。

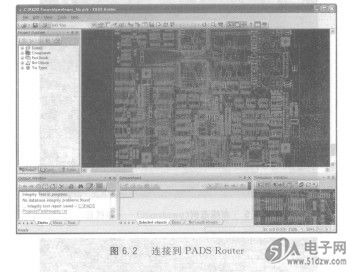

    图6 2  连接到PADS Router
    ②Autoroute in Background选项设定连接到PADS Router，并启动其自动布线引擎，进行幕后的自动布线。选择本选项，再按舀蠢嚣圈钮，屏幕出现PADSRouter Monitor对话框，如图6.3所示。
    这时候，强烈建议选择对话框中的Close when finished选项，PADS Rouler布线引擎随即进行幕后自动布线，而对话框中将实时反映布线状态，如图6.4所永。

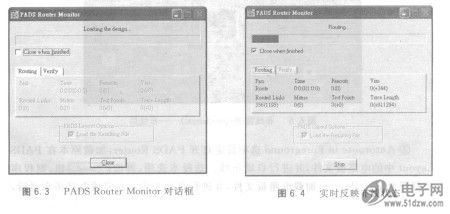

   图6 3  PADS Router Monitor对话框    图6.4  实时反映布线状态
