当我们要编辑某预拉线（引脚对）时，可先选HSMP-3812-TR1择该预拉线，再按键打开其属性对话框，如图8.8所示，其中各项说明如下。

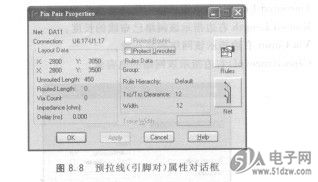

    图8.8预拉线（引脚对）属性对话框
    ①Net右边指示该预拉线所连接的网络。
    ②Connection右边指示该预拉线所连接的两点。
    ③Layout Data区域内为该预拉线的摆设资料，其中各项说明如下。
    ·两组X，y右边分别为预拉线两端点的坐标。


    ·Unrouted Length右边指示该预拉线尚未布线的长度。
    ·Routed Length右边指示该预拉线已布线的长度。
    ·Via Count右边指示该预拉线的导孔数。
    ·Impedance( ohm)右边指示该预拉线的阻抗。
    ·Delay(ns)右边指示该预拉线的延迟时间。
    ④Protect Route选项设定保护该预拉线的布线。
    ⑤Protect Unroute选项设定保护该预拉线的未布线部分。
    ⑥Rules Data区域指示该预拉线所应用的设计规则，说明如下。
    ·Group右边指示该预拉线所属的群组。
    ·Rule Hierarchy右边指示该预拉线应用的设计规则阶层。
    ·TrclTrc Clearance右边指示线与线之间的安全间距。
    ·Width右边指示该预拉线的走线宽度限制。
    ⑦Trace Width字段设定该预拉线的走线宽度。
    ⑧毯趟钮的功能是打开网络属性对话框，稍后说明。
    ⑨隧阉钮的功能是打开元件设计规则对话框。
