当我们要编辑元件设计规则时，可在设计DAN202K规则对话框里（图4. 21）按}劐钮，屏幕出现图4. 34所示的对话框。若尚未选择元件，则其中4个按钮将无法使用。

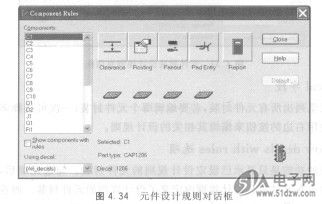

    图4.34元件设计规则对话框


    1．Components字段
    本字段里列出所有元件，若要编辑哪个元件<一次可选择多个元件），可以使用右边的按钮来编辑其相关的设计规则。
   2．Show components with rules选项
    本选项设定只显示已设定设计规则的元件；选择本选项后，则C,omponents字段将只显示在元件设计规则内定义了设计规则的元件。而在各设计规则按钮下方显示誊；若没有元件设计规则，则显示dIIV。
    3．安全间距
    若要编辑元件的安全间距设计规则，则按剖钮打开元件安全间距设计规则对话框。此时打开的安全间距设计规则对话框，与预设安全间距设计规则对话框(图4.23)完全一样，其操作方法也相同。
    4．布  线
    若要编辑元件的布线设计规则，则按；翻钮打开元件布线设计规则对话框。此时打开的布线设计规则对话框，与预设布线设计规则对话框（图4.24）完全一样，其操作方法也相同。
    5．扇出线
    若要编辑元件的扇出线设计规则，则按钮打开元件的扇出线设计规则对话框。此时打开的扇出线设计规则对话框，与预设扇出线设计规则对话框（图4.27）完全一样，其操作方法也相同。
    6．焊点引接线
    若要编辑元件的焊点引接线设计规则，则按阐钮打开元件的焊点引接线设计规则对话框。此时打开的焊点引接线设计规则对话框，与预设焊点引接线设计规则对话框（图4.28）完全一样，其操作方洼也相同。
    7．设计规则报告
    若要编辑元件设计规则报告，则按钮即可。
