当我们要编辑引脚对设计D44H11G规则时，可在设计规则对话框里（图4. 21）按圈钮，屏幕出现图4. 32所示的对话框。若尚未选择引脚对，则其中4个按钮将无法使用。

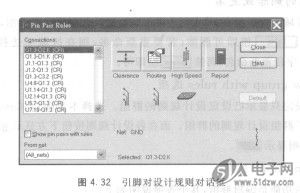

    图4. 32引脚对设计规则对话框


    1．Show pin pairs with rules选项
    本选项的功能是只显示已设定设计规则的引脚对，选择此选项后，Connections字段将只显示在引脚对设计规则内定义了设计规则的引脚对。而在各设计规则按钮下方显示釜；若没有引脚对设计规则，则显示—。
    2．From net字段
    本字段内为可用的网络，在此字段选择网络后，该网络中的所有引脚对将列在Connections字段。
    3．安全间距
    若要编辑引脚对的安全间距设计规则，则按钮打开引脚对安全间距设计规则对话框。此时打开的安全间距设计规则对语框，与预设安全间距设计规则对话框（图4.23）完全一样，其操作方法也相同。
    4．布  线
    若要编辑引脚对的布线设计规则，则按圈钮打开引脚对布线设计规则对话框。此时打开的布线设计规则对话框，与制定预设布线设计规则所打开的布线设计规则对话框（图4.24）完全一样，其操作方法也相同。
    5．高速线
    若要编辑引脚对的高速线设计规则，则按钮打开引脚对群组高速线设计规则对话框。此时打开的高速线设计规则对话框，与预设高速线设计规则对话框(图4.26)完全一样，其操作方法也相同。
    6．设计规则报告
    若要编辑引脚对设计规则报告，则按羞钮即可。
