当我们要编辑预设设计规则时，在设计规则BC856BDW1T3G对话框里（图4. 21）按,dIV钮，屏幕出现图4. 22所示的对话框，其中各项说明如下。
    图4.22预设设计规则对话框


    1．安全间距
    若要编辑预设的安全间距( clearance)设计规则，则按翻钮可打开图4. 23所示的预设安全间距设计规则对话框，说明如下（表4.3）。

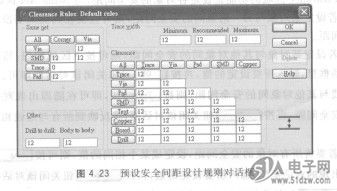

    图4 23预设安全间距设计规则对话框
    ①Same Net区域的功能是设定相同网络的对象的安全间距。这是一个数组，包括CornSr、[殛口两个按钮所构成的行两习四个按钮所构成的列，行与列交叉的字段就是两个对象的安全间距字段。例如交叉的字段的值就是导孔与导孔的安全间距；匪西函行与f_两n列交叉的字段的值就是在转角处的焊点的安全间距。
    ·我们可以直接在字段中指定其新的安全间距。
    ·若要将所有相同网络的对象的安全间距，设定成某个相同的值，则可按钮，然后在随即出现的对话框里，输入所要设定的值，再按钮关闭该对话框即可。
    ②Other区域的功能是设定钻孔对钻孔的安全间距，以及元件框对元件框的安全间距。
    ·Drill to Drill字段的功能是设定钻孔与钻孔间的安全间距。
    ·Body to Body字段的功能是设定元件框与元件框间的安全间距。
    ③Trace width医域的功能是设定线宽。
    ·Minimum字段的功能是设定最小线宽。
    ·Recommended字段的功能是设定建议的线宽（预设线宽）。
    ·Maximum字段的功能是设定最大线宽。
    ④Clearance区域的功能是设定各对象的安全间距，与Same Net区域类似。
    ·若设定某对象与另一对象间的安全间距，则可直接在其交叉字段里输入新的安全间距。
    ·若设定某对象与其他对象间的安全间距，则可按下区域按钮，然后在随即出现对话框里，输入所要设定的值，再按钮关闭该对话框即可。例如，要设定走线与其他对象间的安全间距，则按（焉磊习钮，即可在随即出现对话框里设定新的安全间距，再按钮关闭该对话框，将反映到所有与走线相交叉的字段里。
    ·若要将所有对象的安全间距，设定成某个相同的值，则可按F面门钮，然后在随即出现的对话框里，输入所要设定的值，再按钮关闭该对话框即可。
    ⑤按钮的功能是删除设计规则，但预设设计规则是不能删除的。
