数字／微电脑装置最常用的MC9S08AC32CFGE电源方式之一，是市售的小型电源供给器，也就是图2.35程序提供的直流电源座Adapter。Adater通过其接头，插入电路板上的直流电源座(Power Jack)，再经由简单的稳压电路，即可供应电路板所需的电源。PADS也提供了一个直流电源座(其名称为C)N-BARREI。)，在2.4.1节中，我们已将它复制到我们的元件库里，而其新的名称为Powerjack。当然，在本小节中提及这个元件，表示这个元件不是很适用。原本的元件封装如图2.35所示，其圆形的焊点及钻孔，可能困扰焊接与组装。在此，将把焊点与钻孔改编为椭圆形焊点及槽孔，具体操作步骤如下。


    ①接着2.4.1节的操作，在元件管理器里，按 钮进入元件封装的浏览。在上方I_ibrary字段里指定myLib元件库，则PCB Decals区域里将出现“CON-BARREL”选项。为了保持原有的元件封装，选择这个选项，再按[j西二]钮，在出现的对话框里，Library字段保持原来的“myLib”，而在Name of PCB Decal字段输入“Power j ack“，最后按Ej匮习钮回到元件库管理器。

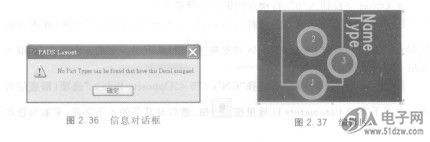

    ②选择这个新复制的“Power_Jack”，再按[玉匿]钮，会出现图2. 36所示的对话框。
    ③这个对话框告诉我们，此元件尚未被元件引用，按[疆匿]钮关闭对话框即可。同时，进入元件封装编辑区。这时候，按元件库管理器右上方的嚣钮，暂时把它缩小；而编辑区里也将出现这个元件封装，如图2. 37所示。
