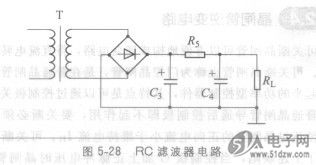

RC滤波器是指采用电阻和电容构AD8066ARZ成的滤波电路。RC滤波器采用两个滤波电容C3、C4和一个滤波电阻Rs，组成7形状，如图5-28所示。
    RC滤波器可看作是在C3电容滤波电路的基础上，再经过Rs和C4的滤波，整个滤波电路的最终输出电压即为C4上的电压UC4。


    Rs和C4可看作是一个分压器，输出电压UC4等于C3上电压UC3经Rs与C4分压后在C4上所得到的电压，如图5-29所示。
    整流电路经过C3初步滤波后的输出电压UC3中，既有直流分量，也有交流分量。对于C3中的直流分量来说，C4的容抗极大，几乎没有影响，输出端直流电压的大小取决于滤波电阻Rs与负载电阻RL的比值，只要Rs不是太大，就可以保证RL得到绝大部分的直流输出电压。


    而对于UC3中的交流分量来说，C4的容抗很小，交流分量基本上都被C4旁路到地。因此，经过RC滤波器所输出的直流
电压中，交流纹波已经很小，可以满足负载对电源的要求。
