自动调光电路能够根据环境ETN36-030光的强弱，自动调节照明灯的亮度，属于一种灯光自动控制电路，晶体闸流管构成了控制的
主体。

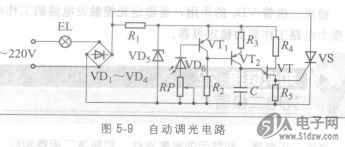

    图5-9所示为自动调光电路，单向晶闸管VS构成主控电路，光电二极管VD6、晶体管VTi和VT2等构成光控电路，单结晶体管VT等构成触发电路，二极管VDi～VD4构成桥式整流电路。
    图5-9  自动调光电路
    照明灯EL电源回路的交流220V电压，经VDi～VD4桥式整流后成为直流脉动电压，正向加在单向晶闸管VS两端。晶闸管VS导通时，照明灯EL有电流流过而点亮。晶闸管VS的导通角不同，照明灯EL流过的电流大小也不同，灯光亮度也就不同。这就是一般的调光原理。
    自动调光电路的特点在于，晶闸管VS控制极的触发脉冲，来自光控触发电路。光电二极管VD6接在晶体管VTi基极，用于感知环境光的变化，并通过单结晶体管VT调整触发脉冲的时延，改变晶闸管VS的导通角，实现自动调光的目的。
    环境光越强，VD6的光电流越大，VTi的集电极电流也越大，使VT2的基极电位升高，其集电极电流变小（VTi和VTz是PNP管），使得电容C的充电电流变小、充电时间延长，导致单结晶体管VT产生的触发脉冲在时间上后移，晶闸管VS导通角变小，照明灯EL两端的平均电压降低．亮度减弱。


    环境光越弱，VD6的光电流越小，VTi的集电极电流也越小，VT2的集电极电流变大，使得电容C的充电电流变大、充
电时间缩短，导致单结晶体管VT产生的触发脉冲在时间上前移，晶闸管VS导通角变大，照明灯EL两端的平均电压提高，亮度增强。
    稳压二极管VDs的作用，是稳定光控触发电路的工作电压，使整个电路工作更加稳定可靠。
