红外检测电路
    脉冲式主动红外线检LM358DT测电路由红外发光二极管VDi和红外接收光电二极管VD2等组成。发光二极管VDi在多谐振荡器C1的驱动下发射被100Hz方波脉冲调制的红外线脉冲。

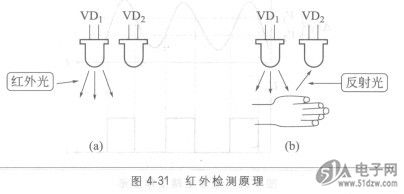

    由于在结构上VDi与VD2平行安装，指向相同（均指向自动湿手风干机下方），因此光电二极管VD2并不能直接接收到VDi发出的红外线脉冲。只有当自动湿手风干机下方一定距离内有手等物体时，将VDi发出的红外线脉冲反射回去，VD2才能接收到，如图4-31所示。


    采用方波脉冲调制发射的红外线信号，有利于提高检测电路的灵敏度和抗干扰能力，并能降低发射电路的功耗。R3是VDi
的限流电阻，R4是VD2的负载电阻。
