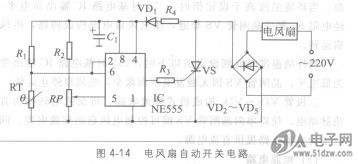

电风扇自动开关电路如图4-14所示，包括热敏ADCMP608BKSZ电阻RT和时基电路IC等构成的高温检测电路、单向晶闸管VS等构成的控制电路、整流二极管VDi～VDs和滤波电容Cl构成的电源电路。
     图4-14  电风扇自动开关电路
    电风扇自动开关电路能够根据环境温度自动开启或关闭电风便地调节设置。
    (1)高温检测电路
    高温检测电路的功能是对环境温度进行检测，当环境温度高于设定值时，输出高电平触发晶闸管导通，启动电风扇。电路
中，555时基电路IC构成电压比较器，温度传感器采用负温度系数热敏电阻RT。
    负温度系数热敏电阻器的特点是，阻值与温度成反比，且口温度越高阻值越小。555时基电路IC的第2、第6脚并联后接在热敏电阻RT上。随着温度的上升RT阻值越来越小，IC第2、第6脚的输入电压也越来越低，当输入电压小于555时基电路IC的阈值时，其输出端（第3脚）变为高电平。


    电位器RP接在555时基电路IC的控制端（第5脚），用以调节电路翻转的阈值，也就是调节了高温检测电路的温度设定值。
    (2)控制电路
    单向晶闸管VS作为无触点电子开关，控制着电风扇的电源。当环境温度高于设定值时，555时基电路IC输出高电平，经电阻R3触发晶闸管VS导通，使电风扇电源构成回路，电风扇运转。
    当环境温度降低到设定值以下时，555时基电路IC输出变为低电平，晶闸管VS因无触发电压而截至，电风扇停此运转。
    二极管VD2～VDs构成桥式整流电路，将交流电转换为直流脉动电，使得单向晶闸管VS即可控制电风扇的交流电源。同时也为电源电路提供直流电源。
