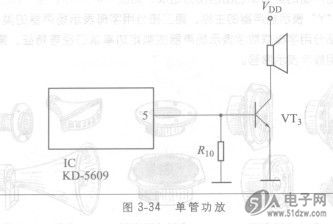

为了使报晓公鸡能发出TPS2042BDGNG4洪亮的报晓声，必须在集成电路KD5609后面加一级功放，以驱动扬声器。功放采用最简单的单管形式，由一只NPN型晶体管VT3构成，如图3-34所示。


    电路组装完成之后，还需进行一次实际情况下的微调。方法是，在早晨您需要公鸡呜叫的时刻，用螺丝刀轻微调节微调可变电阻Ri，使电路刚刚被触发、发出公鸡叫声即可。用物体遮住极管，叫声应停止。
    扬声器俗称喇叭，是一种常用的电声转换器件，其基本作用是将电信号转换为声音，在收音机、录音机、电视机、计算机、音响和家庭影院系统，以及电影院、剧场、体育场馆、交通设施等公共场所得到广泛的应用。


    (1)扬声器的种类

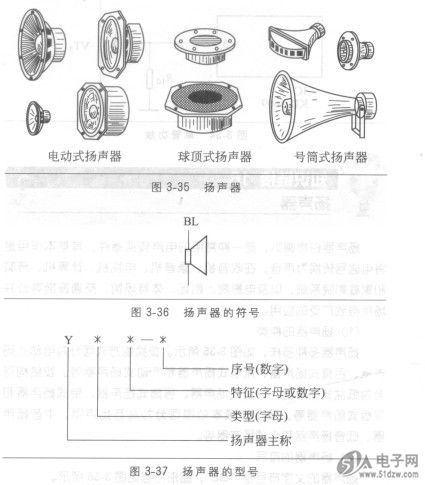

    扬声器多种多样，如图3-35所示。按换能方式可分为电动式扬声器、舌簧式扬声器、压电式扬声器和气动式扬声器等。按结构可分为纸盆式扬声器、球顶式扬声器、号筒式扬声器、带式扬声器和平板式扬声器等。按工作频率范围可分为高音扬声器、中音扬声器、低音扬声器和全频扬声器等。
    (2)扬声器的符号扬声器的文字符号是“BL”，图形符号如图3-36所示。
    (3)扬声器的型号
     扬声器的型号命名由四部分组成，如图3-37所示。第一部分用字母“Y”表示扬声器的主称，第二部分用字母表示扬声器的类型，第三部分用字母或数字表示扬声器的额定功率或口径等特征，第四部分用数字表示序号。
