电容器Cl、整流二极管VDi和VD2、稳压二极管VD3等组成CM450HA-5F电容降压整流电源电路，为控制电路提供+5V电压。Cl(o．luF)为降压电容器，在220V、50Hz电源下可提供约6.9mA电流。交流电正半周时，220V电源经Cl降压、VDi整流、C2滤波、VD3稳压后，输出+5V直流电压。VD2为续流二极管，在交流电负半周时为Cl提供放电通道。硒为Cl的泄放电阻。
    采用电容降压整流电源电路，具有电路简单、功耗低、成本低的优点。缺点是整个电路带220V市电，调试和使用中应特别
注意人身支全。
    调试与应用

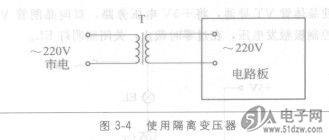

    由于整个电路带220V市电，调试时应使用隔离变压器，以保证人身安全。使用隔离变压器连接时如图3-4所示，T为隔离
变压器。
    图3-4  使用隔离变压器


    调试内容主要是光控灵敏度。在希望照明灯点亮（或熄灭）的环境光照下，调节Rs使照明灯刚刚点亮（或刚刚熄灭）即可。如果希望照明灯在更暗的环境光照下点亮（或熄灭）应增大Rs，如果希望照明灯在更亮的环境光照下点亮（或熄灭）应减小Rs，必要时也可适当调节R4。

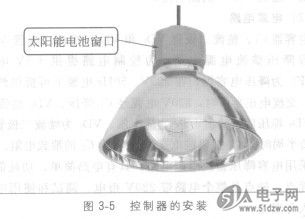

    实际应用时，光控路灯控制器可固定在被控路灯旁，太阳能电池板应位于可被环境光照射而不被本灯照射的地方，如图3-5所示。如是露天使用，应注意防雨，太阳能电池板可覆盖透明外罩。
