发声提示电路由可关断晶闸管VS和自带TDA2030A音源讯响器HA等构成。当集成单稳态触友器IC2输出端Q变为高电平时，其上升沿经C6、飓微分电路产生正脉冲触发可关断晶闸管VS导通，使自带音源讯响器HA发出提示音。当IC2暂稳态结束、输出端Q回复低电平时，其下降沿经C6、R7微分电路产生负脉冲触发可关断晶闸管VS截止，使HA停止发声。
    开机清零电路
    为了防止开机时定时器被误触发，电路中设计了开机，由Rs、C4等构成。在接通电源开关S2的瞬间，因C4上电压不能突变，UC4 =0，加至两个单稳态触发器的R端使其清零，如图2-70所示。

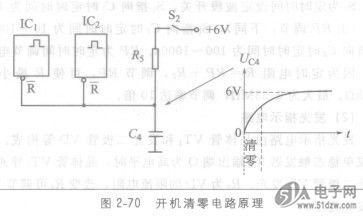

    图2-70开机清零电路原理
    (6)调试应用
    调试工作主要是标示定时时间刻度。①波段开关S，的三挡分别标示为“×1”（指向Cl时）、“×10”（指向C2时）、“×100”（指向C3时）。②将Sl置于“×1”挡，测试RP在不同位置时的定时时间，分别标示出“1、2、…、10”十个点，调试即告完成。
    时间可变定时器面板如图2-71所示。使用时，根据需要设定好定时时间，打开电源开关，按一下启动按钮即可。
