时间可变的定时器
时间可变定时器的定时时间可根据YD1519需要设定，最短为Is，最长为lOOOs。在定时时间内，发光二极管点亮指示。定时时间
终了，发出6s左右的提示音。

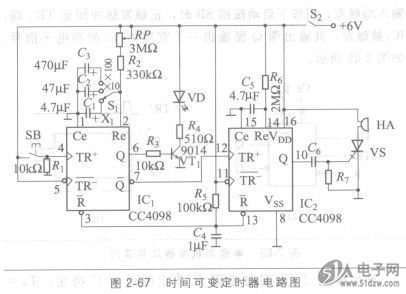

图2-67所示为时间可变定时器电路图。电路采用了两个集成单稳态触发器，第一个单稳态触发器IC1构成定时器主体电
路，第二个单稳态触发器IC2构成提示音电路。SB为定时启动按钮，S2为电源开关。
图2-68所示为时间可变定时器原理方框图。电路包括开机清零、定时控制、提示音控制、发光指示和发声提示等组成部分。
图2-68 时间可变定时器方框图
时间可变的定时器
时间可变定时器的定时时间可根据YD1519需要设定，最短为Is，最长为lOOOs。在定时时间内，发光二极管点亮指示。定时时间
终了，发出6s左右的提示音。
图2-67所示为时间可变定时器电路图。电路采用了两个集成单稳态触发器，第一个单稳态触发器IC1构成定时器主体电
路，第二个单稳态触发器IC2构成提示音电路。SB为定时启动按钮，S2为电源开关。
图2-68所示为时间可变定时器原理方框图。电路包括开机清零、定时控制、提示音控制、发光指示和发声提示等组成部分。

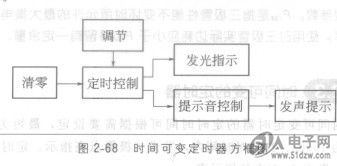

图2-68 时间可变定时器方框图
