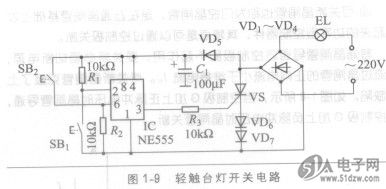

图1-9所示为晶体闸流管构成LQP15MN2N7B02D的轻触台灯开关电路，“开”和“关”为两个轻触按钮开关SBi和SB2，555时基电路IC完成控制功能，单向晶闸管VS构成无触点直流开关，控制台灯EL的点亮与否。下面我们来分析轻触台灯开关的电路图。


    RS触发器
    555时基电路构成RS型双稳态触发器。双稳态触发器是脉冲和数字电路中常用的基本触发器之一。双稳态触发器的特点是
具有两个稳定的状态，并且在外加触发信号的作用下，可以由一种稳定状态转换为另一种稳定状态。在没有外加触发信号时，现有状态将一直保持下去。
    图1-10所示为555时基电路构成RS型双稳态触发器的典型电路。S为置“1”输入端，“0”电平触发有效。R为置“0”输
入端，“1”电平触发有效。输出信号。由555时基电路的第3脚输出。Cl、Ri构成S端触发信号微分电路，C2、R2构成R端触发信号微分电路。


    555时基电路构成的RS型双稳态触发器工作过程为：在0时，当在写端加上一个“O”电平触发脉冲，经Cl、Ri
微分后产生一负脉冲至555时基电路的第2脚，使触发器翻转。这之后，当在R端加上一个“1”电平触发脉冲，经C2、R2微分后产生一正脉冲至555时基电路的第6脚，使触发器再次翻转，又使各点工作波形如图1-11所示。
