电动车中有些仪表显示屏采用数25L6406E码管来显示行车信息或电耗情况。图3-98所示为其外形实物结构图，图中红线接电源正极，黑线接电源负极，绿线接钥匙开关（电门锁），调节按钮用来重新设置或调节用。因红线和绿线直接接在电源上，所以当关上钥匙开关后，显示也不会清零。

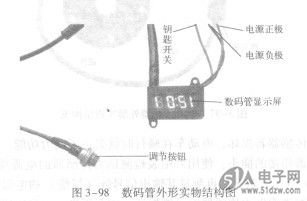

    图3-98数码管外形实物结构图
    检测LED数码管：当电动车显示仪表不能正常显示时，有可能是数码管损坏，可使用以下的方法进行检测。


    1)直接观察法
    观察LED数码管外部颜色是否均匀，有无局部变色现象；若无，应拆下进一步检查外观是否变形，引线是否有折哳、开焊等现象。若有上述异常现象，则说明该数码管已损坏。
    2)干蓄电池检测法
    LED数码管分共阳极和共阴极，现以共阳极为例，介绍其检测方法。如图3-99所示，将两节1.5V或1.2V的干蓄电池串联后，将正极引出线与LED数码管的公共阳极（红线）相接，另一根引出线（绿线）接触到某一笔段的驱动端，正常时就有显示，若某一笔段不能显示，则说明该LED数码管存在“断笔”故障；若某一笔段连在一起发光，则说明该LED数码管有“连笔”故障。


    图3-99检测数码管方法图
    对共阴极数码管的检测，其原理一样，只需将干蓄电池正、负极弓线对调即可。
