1)在路检测贴片电阻器

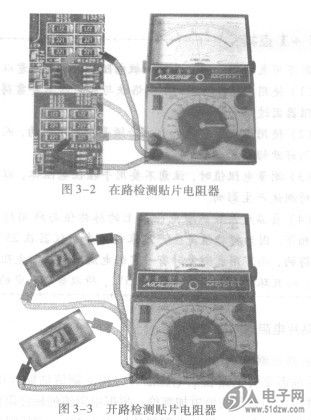

    测量前需要将电路板上电源断开，用毛刷清洁LM2904DGKR贴片电阻器两端焊点，这样可以使测量的值更加准确；根据电阻值的标注阻值调整数字式万用表的挡位（例如，贴片电阻器的标注为221，它的阻值应为220Q，此时可将万用表置于R xl0欧姆挡）；然后用万用表的红、黑表笔分别搭接在电阻器的两端焊点上，记下所测的阻值；接下来将红、黑表笔互换位置再一次测量，同样记下所测阻值；测量完后取两次测量中阻值较大的作为参考值，然后与电阻器的标称值进行比较。若所测的电阻值接近正常值，说明该贴片电阻器正常，反之说明该贴片电阻器损坏，如图3-2所示。


    2)开路检测贴片电阻器
    先将贴片电阻器从电路中卸下，然后清洁电阻器的焊点；根据电阻器的标注，读出电阻器的阻值；接着将万用表的红、表笔分别搭在电阻器的两端焊点上观察其阻值；然后与标称值进行比较。若阻值接近正常值，则说明该电阻正常，反之说明该贴片电阻器损坏，如图3-3所示。
