行线性线圈
行线性线圈是用于电视机行扫描电ZVN4525E6TA路的线圈，它是一种非线性磁饱和电感线圈（其电感量随着电流的增大而减小），一般串联在行偏转线圈回路中，利用其磁饱和特性来补偿图像的线性畸变。将电视机调到收看方格图案，若出现左右方格的大小不一样，就可以通过调整行线性线圈来解决。其实物外形如图1- 62所示，行线性线圈是将漆包线在“工”字形铁氧体磁芯或铁氧体磁棒上绕制而成，线圈的旁边装有可调节的永久磁铁。通过改变永久磁铁与线圈的相对位置来改变线圈电感量的大小，从而达到线性补偿的目的。行线性线圈可以补偿因偏转线圈的电阻、行输出管的内阻等电阻引起的非线性失真。

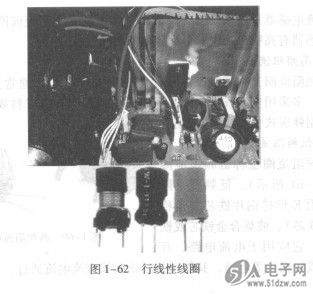

图1-62行线性线圈
行线性线圈
行线性线圈是用于电视机行扫描电ZVN4525E6TA路的线圈，它是一种非线性磁饱和电感线圈（其电感量随着电流的增大而减小），一般串联在行偏转线圈回路中，利用其磁饱和特性来补偿图像的线性畸变。将电视机调到收看方格图案，若出现左右方格的大小不一样，就可以通过调整行线性线圈来解决。其实物外形如图1- 62所示，行线性线圈是将漆包线在“工”字形铁氧体磁芯或铁氧体磁棒上绕制而成，线圈的旁边装有可调节的永久磁铁。通过改变永久磁铁与线圈的相对位置来改变线圈电感量的大小，从而达到线性补偿的目的。行线性线圈可以补偿因偏转线圈的电阻、行输出管的内阻等电阻引起的非线性失真。
图1-62行线性线圈
