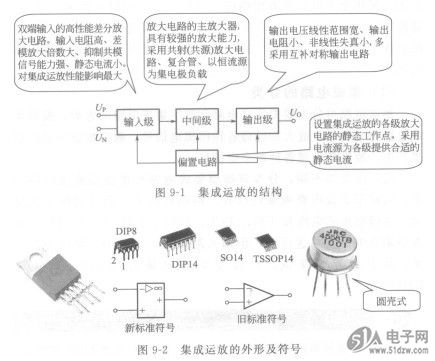

集成运算放大器  集成运算放88E6121-B2-LKJ1C00大器简称集成运放．是直接耦合的高放大倍数的线性集成电路。通常由输入级、中间放大级和输出级三部分构成，如图9-1所示。运算放大器除具有输入端及输出端外，还有电源端、外接补偿电路端、调零端、相位补偿端、公共接地端及其他附加端等。集成运算放大器的放大倍数取决于外接反馈电阻，给使用者带来了方便。国产集成运放的封装外形主要采用圆壳式和双列直插式，集成运放的外形及符号，如图9-2所示。


    集成运算放大器分类如下。
    >通用型运算放大器  以通用为目的而设计的，其主要特点是价格低廉、产品量大面广，适合于一般性使用，是目前应用最为广泛的集成运算放大器。常用的运放有t/A741（单运放）、LM358（双运放）、LM324（四运放），如图9-3所示。
    >高阻型运算放大器差模输入阻抗非常高，输入偏置电流非常小，一般r．d>106～l012Q，IB为微安级。利用场效应管高输入阻抗的特点组成运算放大器的差分输入级。高阻型运算放大器特点是输入阻抗高，输入偏置电流低，且具有高速、宽带和低噪声等优点。其缺点是输入失调电压较大。常见的运放有LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。
