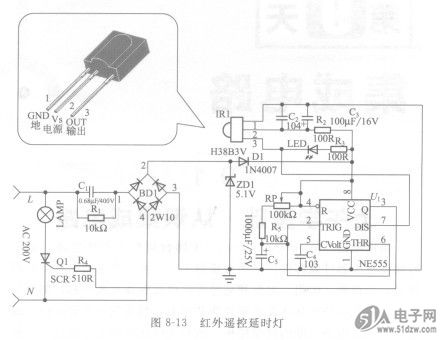

电路由红外遥控一体化接收头(DF0038B)、单稳态延时电路88E6095FA3-LG01C000和可控硅电路组成，如图8-13所示。当红外遥控一体化接收头接收到来自发射器的发射信号后，NE555的输出端第⑦脚输出低电平。单稳态延时电路中，由芯片NE555电路与RP、Ri、Cl组成
脉冲启动式单稳态触发器，由低电平通过芯片NE555的②脚触发，使NE555电路翻转。平时，由于555的⑦脚输出高电平，芯片
NE555的③脚输出低电平。当芯片NE555的⑦脚输出低电平时，通过芯片NE555的②脚使芯片NE555翻转，③脚变为高电平。通过电阻R4将可控硅VS触发，使可控硅VS导通，灯泡点亮。单稳态电路被触发翻转后进人暂稳态，这时电源通过电位器RP、电阻Rs向电解电容C5充电，电解电容C5充电所需的时间便是荜稳态触发器的延时时间，延时时间TD一1.1(RP +Rs) Cs。由于采用了可调电阻RP，本电路的延时时间可调。当电解电容C5充电使其正端电压升至2/3U DD时，单稳态电路翻转，芯片NE555的③脚恢复低电平，可控硅VS关断，电灯熄灭。红外遥控延时灯适用于夜间工作，只要使用遥控器将其接通，不用遥控器来关闭，可以通过延时电路进行自动关闭。
