变压器是通过电磁感应原理，或是利用CA3078AT互感作用，将一种等级（电压、电流、相数）的交流电，变换为同频率的另一神等级的交流电，其主要用途是变换电压，故称为变压器。变压器符号与外形，如图7-2所示。
    变压器作为一种静止的电气设备，其基本结构主要由铁芯（变压器的磁路）和绕组（变压器的电路）两部分组成。
    铁芯是变压器的磁路部分，同时作为变压器的机械骨架。铁芯一般由0. 35～0. Smm厚的硅钢片叠装而成。硅钢片的两面涂以绝缘漆，使片间绝缘，以减小涡流损耗。

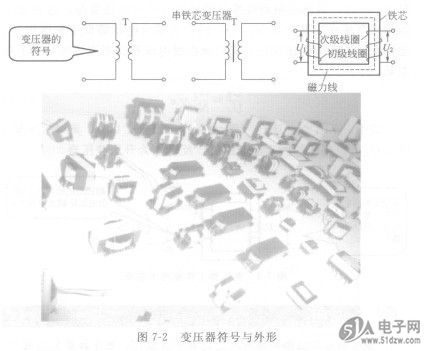

    图7-2  变压器符号与外形
    绕组是变压器的电路部分，它一般是用具有绝缘的漆包圆铜线、扁铜线或扁铝线绕制而成。接于高压电网的绕组称为高压绕组；接于低压电网的绕组称为低压绕组。
    变压器一般由导电材料、磁性材料和绝缘材料三部分组成。
    >导电材料  主要是各种强度较高的漆包线，也会使用纱包线（高频变压器）。
    >磁性材料  电源变压器、低频变压器是以硅钢片为主。中频变压器、脉冲变压器、振荡变压器是以铁氧体磁材为主。
    >绝缘材料除骨架之外，还有层间绝缘材料、浸渍材料等。
