接插件的主要作用是连FA5314P-1接耳机、连接电源等。
    1．连接耳机
    图7 -60所示为收音机外接耳机电路，耳机插头未插入时，插座XS的a端与b端连通，扬声器HA发声。当耳机插头插入后，插座XS的a端被插头顶开脱离b端，使扬声器HA停止发声而改由耳机发声。

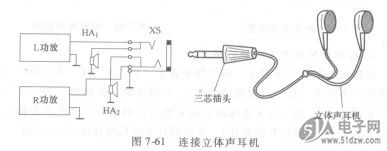

    图7 -61所示为立体声收音机外接耳机电路，耳机插头未插入时，插XS将功放与扬声器连接，左、右声道扬声器HA，、HA：发声。当耳机插头插入后，插座XS将功放与扬声器断开，而与耳机连通，使扬声器停止发声而改由耳机发声。


    图7 -61  连接立体声耳机
    2．连接电源
    电源插头与插座一般配套使用，主要用作电器设备电源的连接、临时供电线路的连接等。图7-62所示为家用空调器通过电源插头与插座接通电源，通常使用单相三线式插头与插座。空调长期不用时应拔下电源插头。
