超声波换能器的主要作用是超声波发射、超声82S131F/883B波接收、超声波探测等。
    1．超声波发射
    超声波发射电路如图6-84所示，超音频振荡器输出的超音频电压，经驱动电路驱动超声波换能器B向外发射超声波。
    图6-84超声波发射电路


    2．超声波接收
    超声波接收电路如图6-85所示，超声波换能器B接收到超声波信号后，转换为电信号送人接收放大器放大。
    3．超声波探测


    超声波换能器广泛应用于探测领域，特别是水下和固体中的探测，例如潜艇中的声纳、金属的无损探伤、医院的B超以及超声波接近开关、超声波测距等。
    图6-86所示为超声波探测器，由发射图6-85超声波发射接收电路电路和接收电路两部分组成。电路图上半部分为发射电路，包括555时基电路IC，等构成的音频多谐振荡器，555时基电路IC：等构成的超音频门  电路图下半部分为接收电路，包括非门等构成的超音频电压放大器，CD、VD．、VD：等构成的倍压检波器。等构成的音频电压放大器，晶体三极管VT构成的射极跟随器。

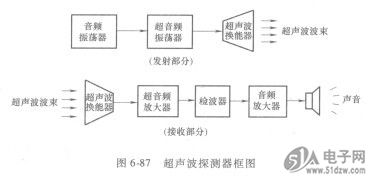

    超声波探测器的工作原理类似于蝙蝠，能够在黑暗中探测出一定范围内的物体。图6-87所示为超声波探测器框图，发射电路中的超音频振荡器产生40kHz超音频振荡信号，被音频信号调制后，通过超声波换能器向外发射超声波波束。
