1．滤波电路
    图5 -21所示为电感器用于AQY410EHA整流电源滤波，己与C1、C2组成竹型LC滤波器。由于L具有通直流阻交流的功能，因此，整流二极管输出的脉动直流电压U．中的直流成分可以通过，而交流成分绝大部分不能通过L，被C2、C：旁路到地，输出电压U。便是较纯净的直流电压了。


    2．谐振电路
    图5 -21  滤波电路

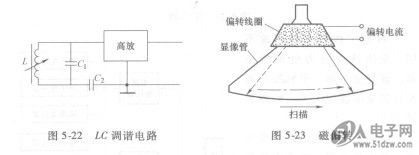

    电感器可以与电容器组成谐振选频回路。图5 -22所示为收音机高放级电路，可变电感器三与电容器C，组成调谐回路，调节即可改变谐振频率，起到选台的作用。
    3．磁偏转电路
    电感线圈还可以用于磁偏转电路。图5 -23所示为显像管偏转线圈工作示意图，偏转电流通过偏转线圈产生偏转磁场，使电子束随之偏转完成扫描运动。
