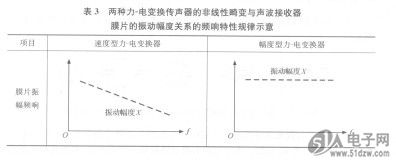

膜片的振动幅度关系的频响特性规律示意

发布时间:2013/2/27 19:41:54 访问次数:999

    由表3可以清楚地看到:动圈式和DA9053-3FHA1带式等电动传声器由于采用速度型力一电变换形式,它的音圈一膜片的位移会随频率降低而增加,使其位移的非线性随频率降低而加剧,再加上磁场分布的不均匀,导致它的力一电变换非线性畸变随频率降低而增加。因此,电动传声器应该在工作频带的下限频率处考核其非线性畸变的大小。
    电容传声器的力一电变换是幅度型的,其力一电变换非线性畸变不会随频率改变而变化,除非电路有问题,故可在传声器工作频带内任何频率(通常可在容易得到纯净测量声信号的中频)考核其非线性畸变。当然,如果设计不当(主要是零极点设计不妥),电容传声器的电路部分的非线性畸变通常会在工作频带高、低端有所增加,若在其工作频带高、低两端测量传声器的非线性畸变,并与中频数值比较,可以进一步发现传声器的电路是否存在非线性问题。


    提示:这里所指的“非线性畸变”并不是“谐波失真”的同义语。“谐波失真”仅仅是表征“非线性畸变”的一种方法,而且是一种最简单的、且仅仅是表征稳态工作状态下的非线性表征方式。正是由于这种表任非线性畸变的方式过于简单和考核状态有限,加上在工作频带高端的表征有问题,因而“谐波失真”并不能表达听觉感受到的全部非线性因素造成的信号“不纯净”,“非线性畸变”需要更广泛的测量。

    由表3可以清楚地看到:动圈式和DA9053-3FHA1带式等电动传声器由于采用速度型力一电变换形式,它的音圈一膜片的位移会随频率降低而增加,使其位移的非线性随频率降低而加剧,再加上磁场分布的不均匀,导致它的力一电变换非线性畸变随频率降低而增加。因此,电动传声器应该在工作频带的下限频率处考核其非线性畸变的大小。
    电容传声器的力一电变换是幅度型的,其力一电变换非线性畸变不会随频率改变而变化,除非电路有问题,故可在传声器工作频带内任何频率(通常可在容易得到纯净测量声信号的中频)考核其非线性畸变。当然,如果设计不当(主要是零极点设计不妥),电容传声器的电路部分的非线性畸变通常会在工作频带高、低端有所增加,若在其工作频带高、低两端测量传声器的非线性畸变,并与中频数值比较,可以进一步发现传声器的电路是否存在非线性问题。


    提示:这里所指的“非线性畸变”并不是“谐波失真”的同义语。“谐波失真”仅仅是表征“非线性畸变”的一种方法,而且是一种最简单的、且仅仅是表征稳态工作状态下的非线性表征方式。正是由于这种表任非线性畸变的方式过于简单和考核状态有限,加上在工作频带高端的表征有问题,因而“谐波失真”并不能表达听觉感受到的全部非线性因素造成的信号“不纯净”,“非线性畸变”需要更广泛的测量。
