脉宽调制型(PWM)开关电源是通过调AD7011ARS节输脉冲电腿的宽度来稳定输出电压的。

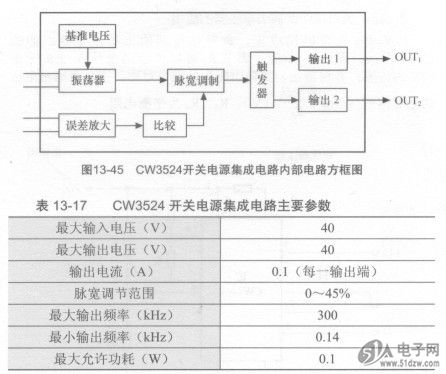

    CW3524是一种脉宽调制型开关电源集成电路，内部电路由基准电压源、振荡器、误差放大器、比较器、脉宽调制器、触发器、输出电路等模拟和数字单元组成，如图13-45所示。CW3524通过调节输出脉冲的宽度来实现稳压，脉宽占空比可调范围为0～45%，并具有过载保护功能。其主要参数见表13-17。


   CW3524为16脚双列直插式封装，如图13-46所示，各引脚功能见表13 -18。CW3524具有两路输出，使用方便。图13-47所示为单端输出应用电路，可输出+5V (1A)电压。图13-48所示为双端输出应用电路，可输出对称的±15V (20mA)电压。
