要点提示
    ●集成稳压器分为串联调整式、并联调7FLU09M3整式和开关式稳压器三大类。
    ●串联式稳压器电压调整率高、负载能力强、纹波抑制能力强、电路结构简单，绝大多数集成稳压器都是串联式稳压器。
    ●开关式稳压器可分为自激串联控制式、自激并联控制式、他激脉宽控制式、他激频率控制式、他激脉宽和频率控制式等。
    ●集成稳压器的主要作用是稳压，还可以用作恒流源。
    怎样理解集成稳压器的工作原理
    集成稳压器分为串联调整式、并联调整式和开关式稳压器三大类。
    串联式集成稳压器
    串联式集成稳压器的特点是调整管与负载串联，并工作在线性区域。
    串联式集成稳压器电压调整率高、负载能力强、纹波抑制能力强、电路结构简单，绝大多数集成稳压器都是串联式稳压器。

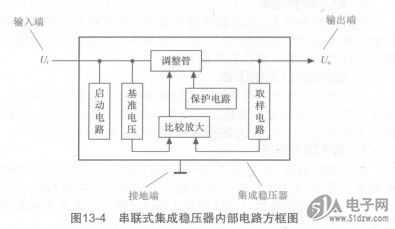

    图13-4所示为应用最广泛的串联式集成稳压器内部电路结构方框图，其工作原理是：取样电路将输出电压Uo按比例取出，送入比较放大器与基准电压进行比较，差值被放大后去控制调整管，使调整管管压降作反方向变化，最终使输出电压Uo保持稳定。
