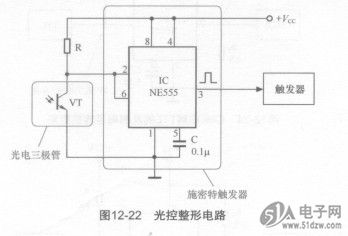

图12-22所示为光控整形L6384ED电路，时基集成电路工作于施密特触发器模式，完成整形任务。光电三极管VT检测到的缓慢变化的光信号，被整形为边沿陡峭的脉冲信号输出，使触发器翻转完成控制动作。


    电平转换
    时基集成电路工作于双稳态触发器模式，利用其放电端（7脚）连接不同电压，可以构成各种电平转换电路。

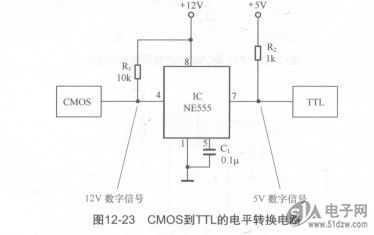

    (1)图12-23所示为CMOS到TTL的电平转换电路。
    图12-23 CMOS到TTL的电平转换电路
    (2)图12-24所示为CMOS到TTL的反相电平转换电路。
    (3)图12-25所示为TTL到CMOS的电平转换电路。
    (4)图12-26所示为TTL到CMOS的反相电平转换电路。
