要点提示
    时基集成电路将模拟电路与数字电VIPer12A路巧妙地结合在一起，从而可实现多种用途。
    时基集成电路工作原理是：当置“o”端≥÷%。时，输出端为"0",放电端导通；当置"1"端≤÷Ve。时，输出端为"1",放电端截止：当复位端为“O”时，输出端恒为“0”。
    时基集成电路的结构特点
    时基集成电路的特点

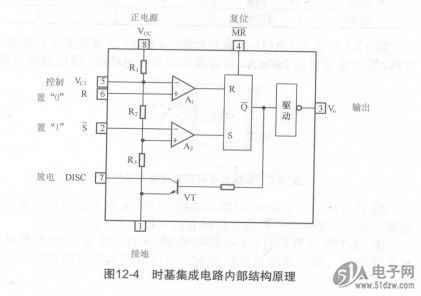

    时基集成电路将模拟电路与数字电路巧妙地结合在一起，从而可实现多种用途。图12-4所示为时基集成电路内部电路方框图。电阻R．、R2. R3组成分压网络，为Ai、A2两个电压比较器提供詈Vcc和}‰的基准电压。两个比较器的输出分别作为RS触发器的置“0”信号和置“1”信号。输出驱动级和放电管VT受RS触发器控制。
