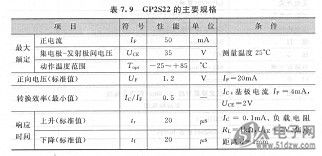

我们使用AD1674KN夏普公司制造的GP2S22（图7.89），这本章7.5节中的一样。GP2S22的主要规格在表7.9中给出。表7.9中的响应时间如图7. 90所示，是指对应于输入信号，输出信号做出响应所需要的时间。

    光电开关的输出通过2SA1015' Tri’进行电流放大，驱动功率晶体管2SD1406。

    GP2S22的转换效率IC／IF为o．5。就是说，如果有物体反射从LED发出光，I．ED中有一半的电流（最大50mA）能流人光敏晶体管。连接到LED的电阻（限流电阻）与光敏晶体管的负载电阻一般由此来确定数值。不过在这一节的制作中倒不必过于计较反射光的情况，只要振子摆动效果好即可。所以选取电阻值的方法是允许让I。ED的电流接近最大值，给光敏晶体管检测留出一定的余地。
