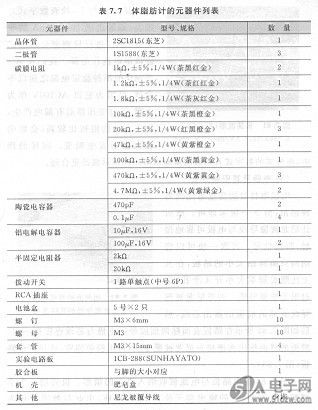

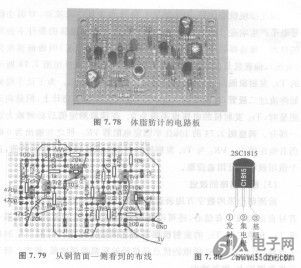

振荡电路的调整.图7. 78是完成后的AD162PYA电路板外观，图7.79是铜箔面的布线，图7. 80是晶体管引脚布置。表7.7是元器件的列表。

    制作结束后，首先应该确认是否振荡。我们可以用音响装置上用到的RCA带插头屏蔽线与立体声放大器的接线输入连接，通过声音来检查有无振荡输出。把J．与屏蔽线的芯线连接、地线(OV)与屏蔽线的包皮连接。通常如果发生振荡，输出的声音会非常大，所以应该事先调整好音量的大小。
    检查时预先把2kfl的半固定电阻器VR，向左旋转到满量程，然后接入电源，在这个状态不振荡。把VR，向右旋转，在中间位置附近会听到“吭——”的高音（具体位置与晶体管放大系数有关），进一步旋转半固定电阻器，声音将变得很大。
    旋转到某一位置，会发现音量不再增加，而频率开始发生变化。这个位置是波形畸变的始点，所以我们应该再稍稍将VR．往回拧一点。图7. 81是正常振荡时的波形。
