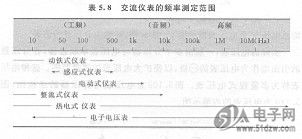

交流电流、电压测量仪表.交流电源MC1670L的频率可分为低频和高频，低频包括50Hz、60Hz的工频及人耳能够听到的音频带。20kHz或者lookHz以上的频率称为高频。交流电流、电压测量仪表一般也区分为低频用仪表和高频用仪表。表5.8示出了各种交流仪表的使用频率范围。

    本节主要讨论低频电流、电压的测量，采用动铁式和整流式测量仪表。

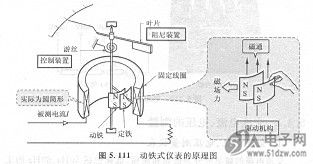

    动铁式仪表的结构.动铁式仪表具有结构简单、过载能力强等优点，在工频电源的交流电流、电压测量时，动铁式仪表的应用最为广泛。其工作原理如图5. 111所示。


    图5.  111  动铁式仪表的原理图
    电流在圆筒形的固定线圈中流过并产生磁场，在磁场中放置两个铁片。在磁场的作用下，两个铁片被磁化并产生相同方向的N、S极。
