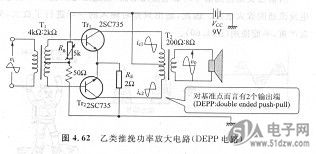

图4. 62所示的是通常被广泛HM62328BPC27应用的使用输出变压器的乙类推挽功率放大电路，因为对基准点（地）而言有两个输出端，故也称为DEPP(double ended push-pull)电路。选择特性相一致的两个晶体三极管，上下对称地组成电路，其工作原理如图4. 63所示。图4. 62  乙类推挽功率放大电路（DEPP电路）


    工作原理.若输入信号施加在带有中间分接头的输入变压器的初级，则在次
级以中间分接头作为公共端，产生相位相差180。的不同电压，同时施加在两个晶体三极管上。
    在输入信号vi的正半周期，对Tr．的基极加上正的电压信号，在基极一发射极间加上正向偏置，Tr，的集电极电流i。，沆通。
