基于PNP结合的晶体管称为PNP型晶体管。NPN型晶体管的REF01AJ/883C工作原理亦可用同样的方法分析。图3. 62表示了NPN型晶体管的工作原理。此时，只要以电子的举动为中心来分析即可。

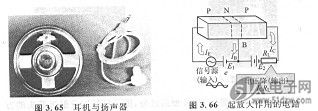

       晶体管的基本动作。使用晶体管的最大目的在于使之起放大作用（后面会详细论述）。将微小的信号（例如只能以耳机才可以听的微弱电流变化）变换成强大的信号（图3. 65）。为此，如果不能把微小信号变化的状态原封不动地变换成强大信号的变化就会有问题。考虑这个问题时，细心的读者会发现前述的J。的改变与I。的变化相同这一性质在此很有用。具体地说如在图3. 66所示的电路中，将微小信号源（交流）夹在与发射极相连电池的①极之间，则电流I。的变化如图3. 67所示的那样，直流与交流重叠在一起而变化。此变化与微小信号源相比，除了电位大小不一样以外，变化相同这一点没有丝毫改变。
    因为IE的变化忠实地转变成J。的变化，只要在集电极端接上电阻R-，，则Ic流过R。。此时，只要使R．．为较大的电阻值，R．．两端电压Ic×R-．的变化即可以作为强大的电压变化（输出）予以取出。
