低功耗集成运放是在通用
发布时间:2013/2/1 13:00:55 访问次数:751
型集成运放基础上发展HT7150-1起来的。低功耗集成运放的静态功耗比通用型要低1～2个数量级，并且能够在较低的电源电压下工作，噪声较小。
CF253是单片低功耗集成运放，由偏置、恒流源、差动输入级、中间放大级和互补输出级等部分组成，静态功耗极低，具有输出短路保护功能。萁主要参数见表11-2。

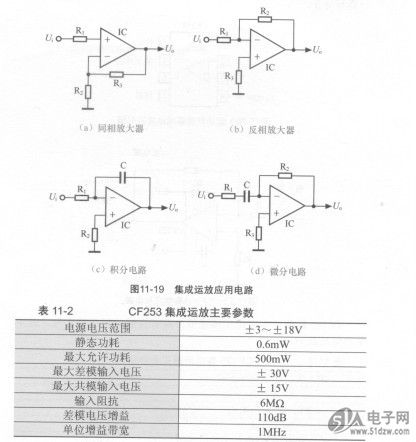

CF253低功耗集成运放引脚排列如图11-20所示，3脚为同相输入端，2脚为反相输入端，6脚为输出端，1脚和8脚为外接补偿端，5脚为偏置端，7脚与4脚分别为正、负电源端。CF253典型应用电路如图11-21所示，R3为偏置电阻，C为补偿电容。
型集成运放基础上发展HT7150-1起来的。低功耗集成运放的静态功耗比通用型要低1～2个数量级，并且能够在较低的电源电压下工作，噪声较小。
CF253是单片低功耗集成运放，由偏置、恒流源、差动输入级、中间放大级和互补输出级等部分组成，静态功耗极低，具有输出短路保护功能。萁主要参数见表11-2。
CF253低功耗集成运放引脚排列如图11-20所示，3脚为同相输入端，2脚为反相输入端，6脚为输出端，1脚和8脚为外接补偿端，5脚为偏置端，7脚与4脚分别为正、负电源端。CF253典型应用电路如图11-21所示，R3为偏置电阻，C为补偿电容。
相关技术资料- 2-1低功耗集成运放是在通用
