怎样检测开关
发布时间:2013/1/31 20:23:47 访问次数:789
可用万用表电阻挡检测开关PDTC143ZUA触点的通断和绝缘性能。
1．检测触点通断

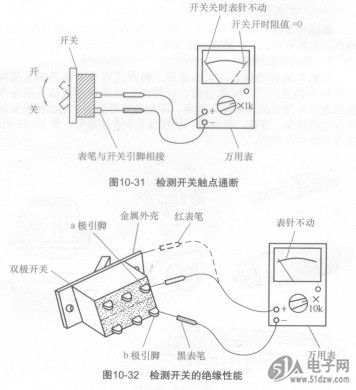

将万用表置于“R×lk”挡，测量开关的两个触点间的通断，如图10-31所示。开关关断时阻值应为无穷大，开关打开时阻值应为0，否则说明该开关已损坏。对于多极或多位开关，应分别检测各对触点间的通断情况。
2．检测绝缘性能
对于多极开关，用万用表“R×lk”或“RX lOk”挡，测量不同极的任意两个触点间的绝缘电阻，均应为无穷大，如图10-32所示。如果是金属外壳的开关，还应测量每个触点与外壳之间的绝缘电阻，也均应为无穷大，否则说明该开芙绝缘性能太差，不能使用。
可用万用表电阻挡检测开关PDTC143ZUA触点的通断和绝缘性能。
1．检测触点通断
将万用表置于“R×lk”挡，测量开关的两个触点间的通断，如图10-31所示。开关关断时阻值应为无穷大，开关打开时阻值应为0，否则说明该开关已损坏。对于多极或多位开关，应分别检测各对触点间的通断情况。
2．检测绝缘性能
对于多极开关，用万用表“R×lk”或“RX lOk”挡，测量不同极的任意两个触点间的绝缘电阻，均应为无穷大，如图10-32所示。如果是金属外壳的开关，还应测量每个触点与外壳之间的绝缘电阻，也均应为无穷大，否则说明该开芙绝缘性能太差，不能使用。
