检测光电耦合器的传输性能
如图7-34所示，将万用表置于“RX 100”挡，黑表笔接2SC4901输出部分光电三极管的集电极，红表笔接发射极。当按图示给光电耦合器输入端接入正向电压时，光电三极管应导通，万用表指示阻值很小。当切断输入端正向电压时，光电三极管应截止，阻值为无穷大。

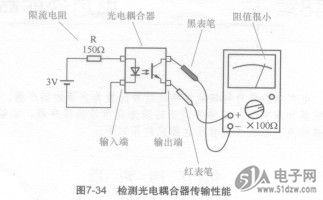

图7-34检测光电耦合器传输性能
检测绝缘电阻

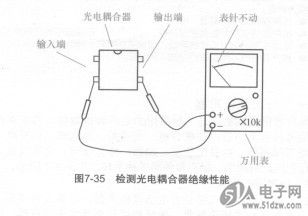

将万用表置于“R×lOk”挡，测量输入端与输出端之间任意两个引脚间的电阻，均应为无穷大，如图7-35所示。
