目前三极管的种类很多，仅从引脚ATMEGA88PA-PU排列很难判断引脚极性，所以常用万用表判别管脚极性。用万用表检测三极管的方法简捷、方便。用万用表判别三极管引脚极性的原理是：三极管由两个PN结构成，对于NPN型三极管，其基极是两个PN结的公共正极；对于PNP型三极管，其基极是两个PN结的公共负极，由此可以判别三极管的基极和管子的极型。当加在三极管的发射结电压为正、集电结电压为负时，三极管工作在放大状态，此时根据三极管的穿透电流较大的特点，可以测出三极管的发射极和集电极。
    用指针式万用表检测三极管
    用指针式万用表检测普通三极管
    用指针式万用表判断普通三极管的三个电极的极性及其好坏时，选择R xl00或R xlk挡位，常分两步进行测量判断。
    三颠倒，找基极；PN结，定极型。


    三极管的内部等效图如图5. 24所示，测量时要时刻想着此图，从而达到熟能生巧的境界。
    三颠倒，找基极。任取一个电极，把它定为基极（如这个电极为2），任意一只表笔接这个电极，另一只表笔去测量剩下的两只电极（如电极l、3），记下两次数据；然后，对调表笔，再按上述方法测量一次，记下两次数据。在这三次颠倒测量中（不一定必须测三次），直到测量结果为两次阻值都很小（正向电阻）、两次阻值都很大（反向电阻），那么假定的基极正确。

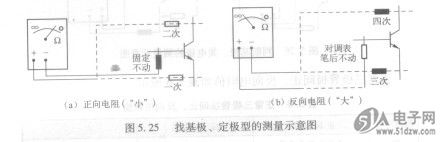

    PN结，定管型。找出三极管的基极后，就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。在上述测量过程中，黑表笔接基极，测量结果阻值都很小，则该管为NPN型；反之，红表笔接基极，测量结果阻值都很小，则该管为PNP型。找基极、定极型的测量示意图如图5. 25所示。
