【万用表检测单向晶BTS131闸管质量方法解说】
    利用万用表的Rxl0挡（或Rxlk），可以对晶闸管做简单的质量检测。检测的原理是利用欧姆挡测量各电极之间的正、反向电阻，如图15-8所示是测量中的接线方法。
    上述测量正常后，红、黑表笔分别测量A极和G极之间，A和K极之间的阻值，互换红、黑表笔后再测量一次，阻值应该均在几百千欧，否则说明晶闸管已经损坏。


    在上述几项检测中，若有一项阻值不正常，均说明晶闸管已经损坏。在全部测量正常阻值应为几欧姆至几百欧姆，如果开路或阻值远大于此值，说明晶闸管已经损坏；然后，红、黑表棒互换后测量，应为几千欧，如果开路或阻值远小于此值，说明晶闸管损坏。
   【万用表检测双向晶闸管方法解说】

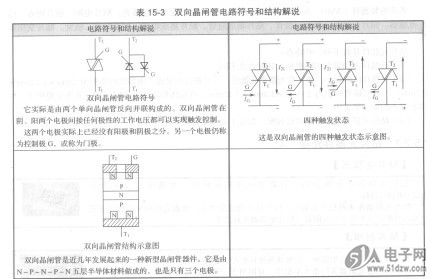

    下面先介绍双向晶闸管的电路符号和结构，如表15-3所示是双向晶闸管电路符号和结构解说。
