超外差式收音电路中，振荡线圈和中LM2675MX-5.0频变压器是重要的元器件。其中，振荡线圈用在本机振荡器中，中频变压器则用在中频放大器中。中频变压器俗称中周。在调幅和调频收音电路中都有中周，它们的结构相同，但是工作频率不同。
    中频变压器和振荡线圈外形特征及电路符号解说
    【中频变压器和振荡线圈外形特征解说】

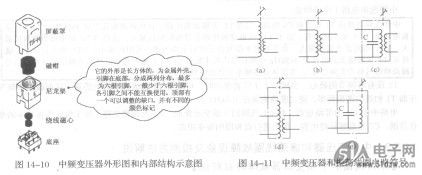

    图14-10是中频变压器外形图和内部结构示意图，大多数的振荡线圈外形和内部结构同这个～样。
    中频变压器按照用途划分有调幅收音电路用中频变压器，其谐振频率为465kHz，还有调频收音机用中频变压器，其谐振频率为10.7MHz。


    【中频变压器和振荡线圈电路符号解说】
    图14-11是中频变压器和振荡线圈电路符号。
    图(a)所示是振荡线圈的电路符号，图(b)～图(e)所示是几种中频变压器的电路符号。从图中可以看出，图(c)和图(e)所示的中频变压器内附谐振电容C。
    符号中的虚线方框表示中频变压器的金属外壳，另外磁心的微调作用在电路符号中也已表示出来。金属外壳又称屏蔽外壳，外壳在电路中接地，以起屏蔽作用。
