在显像管的生产过程中，由于存在偏差，电子枪LM3658SD-A的轴线和管颈轴线不完全重合时，将导致扫描中心不在屏幕的中心，使光栅偏向某一侧，严重时还会出现暗角。
    另外，偏转线圈的装配偏差也会产生上述问题。为了校正上述偏差，设置了中心位置调节片。
    【黑白显像管光栅中心调节片结构解说】

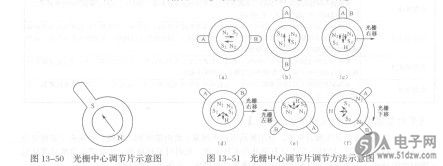

    图13-50是光栅中心调节片示意图，它共有两片，两片大小一样，重叠在一起，套在显像管的颈部。调节片由磁性塑料或铁钴钒合金制成，并经过径向充磁，其极性如图13-50所示。
    由于两个调节片上有大小相等的定向磁性，它们套在显像管的颈部后，对电子束要产生一个附加磁场，这一磁场对电于束的扫描产生影响。
    当两个调节片的相对角度不同、位置不同时，其产生的合成磁场的方向和大小也都是不同的，对电子束的扫描影响也不同，如图13-51所示。
    在图13-51中，图(a)的A、B上下两片成180。方向，这时两磁场大小相等、方向相反，所以合成磁场为零，对于电子束的扫描没有附加影响，光栅无附加偏移。
    图13-51( b)所示情况与图13-51(a)相同。
    图13-51(c)中A、B两片重叠，此时合成磁场方向向下且为最大，使光栅右移量最大。
    图13-51( d)中也使光栅右移，但右移量小于图13-51(c)。调整两片之间的角度可以获得所需要的移动方向和移动量。
    图13-51(e)、图13-51(f)的情况可以参考前面的图分析，这里不再详述。
