下面详细介绍对各引脚外电路LM2674MX-ADJ的检查步骤和具体方法。
    (1)干扰法确定故障范围
    当出现无图像、无伴音故障时，先确定故障部位是否在高频头电路申。图13-11是故障范围确定方法示意图。
    首先，关机后拔下高频头中频输出引线的插头，然后开机通电，此时光栅出现。再用万用表的一支表笔在拔下插头的芯线上断续接触，即将干扰加至图像中频放大器的输入端，也就是图中的l点处。此时若屏幕上有较大的杂波出现和扬声器中出现“咔啦、咔啦”响声，则说明故障出在高频头中。如果做上述干扰时无噪声出现，则说明高频头是正常的。


    在确定是高频头故障后，关机，插上中频输出引线插头，再拔下高频头输入插座上的插头，通电后用表笔伸入高频头输入插座中，即干扰图中2点处，若此时有很大的噪声，通过调谐可接收到电台信号，说明高频头是正常的，故障出在天线及阻抗匹配器中。如果做上述干扰时无反应，说明故障出在高频头中。由上述两步干扰检查，便可确定高频头工作是否正常。
    这里必须强调指出，由于许多彩色电视机的电路板带220V交流电，所以在使用干扰法时不能像检查其他家用电器时用手握住螺丝刀的金属部分，而是在整个检查过程中均不能接触机内元器件、部件、电路板，所以要用绝缘的表笔或螺丝刀去进行干扰检查。
    (2)测量引脚直流电压

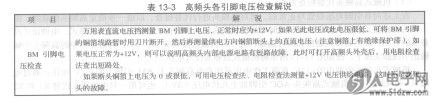

    通过上述检查后已将故障范围确定在高频头部分了．下一步将全面检查高频头各引脚上的电压。表13 -3是高频头各引脚电压检查解说。
