电子滤波器中稳压二极管电路

发布时间:2013/1/2 17:37:48 访问次数:1575

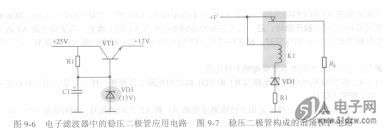

    图9-6所示是电子滤波器中的稳压二极管PLR135/T9应用电路,电路中VD1是稳压二极管,VT1是电子滤波管,Cl是VT1基极滤波电容,Rl是VT1偏置电阻。
    在稳压二极管导通后,将VT1基极电压稳压在13V,根据三极管发射结导通后的结电压基本不变特性可知,这时VT1发射极直流输出电压也是稳定的,达到稳定直流输出电压无目的。
    稳压二极管构成的浪涌保护电路
    图9-7所示是稳压二极管构成的浪涌保护电路,电路中Kl是继电器,VD1是稳压二极管,Rl是限流保护电阻,RL是负载电阻。


    当工作电压+V没有浪涌出现时,+V电压没有高到足以使稳压二极管VD1导通的程度,这时VD1截止,没有电流流过继电器Kl,Kl的触点保持接通状态,+V通过继电器触点为负载RL正常供电。
    当工作电压+V出现浪涌时,由于电压升高,使稳压二极管VD1导通,这时有电流流过继电器
Kl,Kl的触点断开,电压+V不能通过继电器触点为负载RL供电,达到保护负载RL的目的。

    图9-6所示是电子滤波器中的稳压二极管PLR135/T9应用电路,电路中VD1是稳压二极管,VT1是电子滤波管,Cl是VT1基极滤波电容,Rl是VT1偏置电阻。
    在稳压二极管导通后,将VT1基极电压稳压在13V,根据三极管发射结导通后的结电压基本不变特性可知,这时VT1发射极直流输出电压也是稳定的,达到稳定直流输出电压无目的。
    稳压二极管构成的浪涌保护电路
    图9-7所示是稳压二极管构成的浪涌保护电路,电路中Kl是继电器,VD1是稳压二极管,Rl是限流保护电阻,RL是负载电阻。


    当工作电压+V没有浪涌出现时,+V电压没有高到足以使稳压二极管VD1导通的程度,这时VD1截止,没有电流流过继电器Kl,Kl的触点保持接通状态,+V通过继电器触点为负载RL正常供电。
    当工作电压+V出现浪涌时,由于电压升高,使稳压二极管VD1导通,这时有电流流过继电器
Kl,Kl的触点断开,电压+V不能通过继电器触点为负载RL供电,达到保护负载RL的目的。
