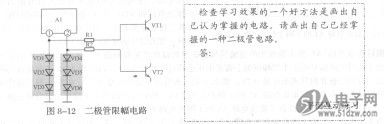

图8-12是二极管限IRM-V538T/TR1幅电路。在电路中，Al是集成电路（一种常用元器件），VT1和VT2是三极管（一种常用元器件），Rl和R2是电阻器，VD1～VD6是二极管。
    【电路分析思路解说】
    对图8-12所示电路中VD1和VD2作用分析的思路主要说明下列几点：
    (1)从电路中可以看出，VD1、VD2、VD3和VD4、VD5、VD6两组二极管的电路结构一样，这两组二极管在这一电路中所起的作用是相同的，所以只要分析其中一组二极管电路工作原理即可。
    (2)集成电路Al的①脚通过电阻Rl与三极管VT1基极相连，显然Rl是信号传输电阻，将①脚上输出信号通过Rl加到VT1基极，由于在集成电路Al昀①脚与三极管VT1基极之间没有隔直电容，根据这一电路结构可以判断：集成电路Al的①脚是输出号引脚，而且输出直流和交流的复合信号。确定集成电路Al的①脚是信号输出引脚的目的是为了判断二极管VD1在电路中的具体作用。


    (3)集成电路的①脚输出的直流电压显然不是很高，没有高到让外接的二极管处于导通状态，理由是：如果集成电路Al的①脚输出的直流电压足够高，那么VD1、VD2和VD3导通，其导通后的内阻很小，这样会将集成电路Al的①脚输出的交流信号分流到地，对信号造成衰减，显然这一电路中不需要对信号进行这样的衰减，所以从这个角度分析得到的结论是：集成电路Al的①脚输出的直流电压不会高到让VD1、VD2和VD3导通的程度。
    (4)从集成电路Al的①脚输出的是直流和交流叠加信号，通过电阻Rl与三极管VT1基极，VT1是NPN型三极管，如果加到VT1基极的正半周交流信号幅度出现很大的现象，会使VT1的基极电压很大而有烧坏VT1的危险。加到VT1基极的交流信号负半周信号幅度很大时，对VT1没有烧坏的影响，因为VT1基极上负极性信号使VT1基极电流减小。
    (5)通过上述电路分析思路可以初步判断，电路中的VD1、VD2、VD3是限幅保护二极管电路，防止集成电路Al的①脚输出的交流信号正半周幅度太大而烧坏VT1。
    从上述思路出发对VD1、VD2、VD3二极管电路进一步分析，分析如果符合逻辑，可以说明上述电路分析思路是正确的。
