1．判断单向晶闸管的电极
    首先判别引脚极性。由单向晶闸管的MUR3060PTG内部结构示意图上看，其控制极G与阴极K之间为一个PN结，而控制极G与阳极A之间有两个反向串联的PN结，如图4.70所示。
    根据上述结构特点，我们可以先判别出阳极A。方法是用指针式万用表R×1挡测量晶闸管三只引脚之间的电阻值，当发现某只引脚与其余两引脚均不通时，这只引脚为阳极A。再测量剩余两引脚之间的正、反向电阻值，其中测得电阻值较小的一次，黑表笔所接的为控制极G，红表笔所接的为阴极K。假如三只引脚两两之间均不通或电阻值均很小，说明该晶闸管已损坏。
    2．检测单向晶闸管的触发功能

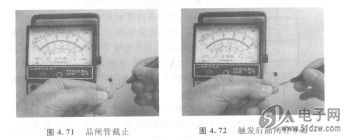

    将万用表置于R×1挡，黑表笔接阳极A，红表笔接阴极K，控制极G悬空，此时表针应指示。。（无穷大），说明晶闸管处于截止状态，如图4.71所示。
    然后在黑表笔与阳极A保持接触的同时，用它的笔尖接触一下控制极G(将A极与G极短接一下)，给控制极加上正触发电压，表针的偏转角度应明显变大，表明晶闸管导通，如图4. 72所示。若表针不摆动，说明晶闸管断路损坏。


    图4.71 晶闸管截止    图4.72  触发后晶闸管导通。
    如图4.73所示，在G极脱开与A极的接触后，表针仍然能一直保持偏转，说明晶闸管去掉触发电压后仍然能够保持导通状态，功能正常，可以使用。


    注意：有些晶闸管因维持电流较大，万用表的测试电流小于它的维持电流，当黑表笔与控制极G与脱开后，晶闸管不能维持导通状态，表针会回到（无穷大）位置，也属于正常。
