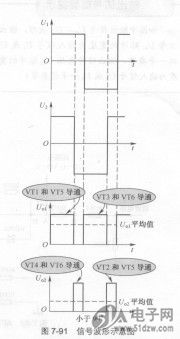

如图7-91所示，由于输入信号频MAX542AESD率高于38MHz，所以两信号Ul之间相位差小于900，在Ul、巩信号同为正半周期间，信号Ul使VT1导通，信号蜴使VT5导通，VT1和VT5同时导通使信号电流流过负载电阻Rl，得到输出信号电压Uol，如图中波形所示。由于Ul与巩之间相位差小于90⁰，输出电压Uol脉冲比较宽。输入中频信号的频率愈大于38MHz，Ul与U2之间的相位差愈小于90⁰，输出电压Uol脉冲愈宽。


    当Ui为正半周、巩为负半周期间，Ui使VT4导通，巩使VT6导通，VT4和VT6同时导通使信号电流流过负载电阻R2，得到输出信号U02，其波形如图中所示。由于矾与U2之间相位差小于900，输出电压U02脉；中比较窄。输入中频信号的频率愈大于38MHz，U与U2之间的相位差愈小于900，输出电压U02脉冲愈窄。
    当巩同为负半周期间，Ul使VT3导通，U2使VT6导通，VT3和VT6同时导通，信号电流流过负载电阻Rl，得到输出信号电压Uol，波形如图中所示，输出电压Uoi脉冲较宽。
    当Ui为负半周、以为正半周期间，Ul使VT2导通，U2使VT5导通，VT2和VT5同时导通使信号电流流过负载电阻R2，得到输出信号U02，其波形如图中所示，输出电压U02脉冲较窄。
    输出信号重要提示
    如图中输出信号Uol、U02波形，输出信号Uol脉冲的宽度为输入信号矾或巩的一半要宽，输出信号电压U02脉冲的宽度为输入信号Ul或奶一半还要窄。
